很多新手对滑块机构的设计方法很模糊，对滑块机构设计的细节更是不注重，那么设计滑块机构有哪些需要注意的呢？

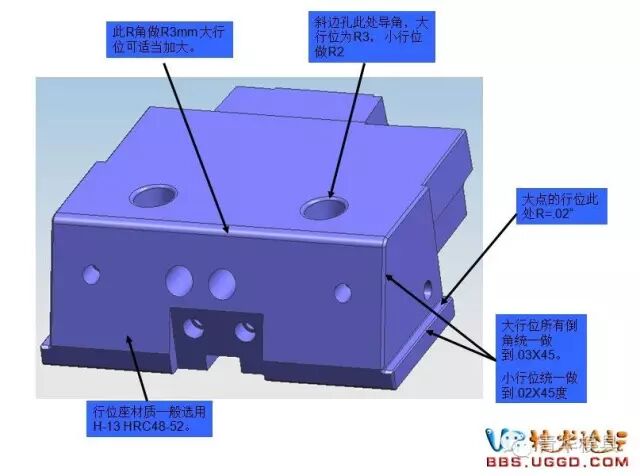

1.滑块的设计注意事项

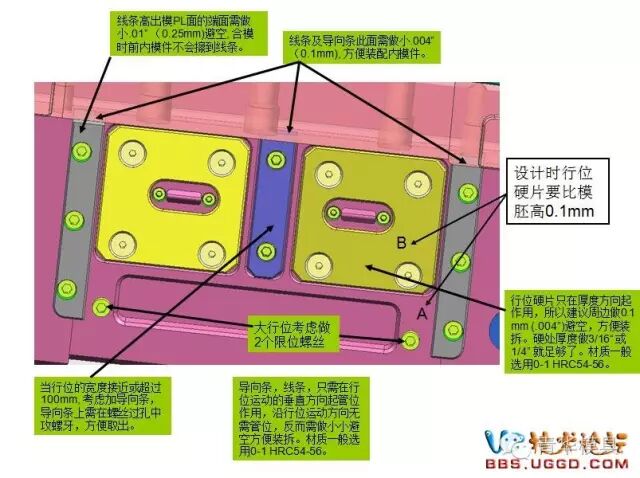

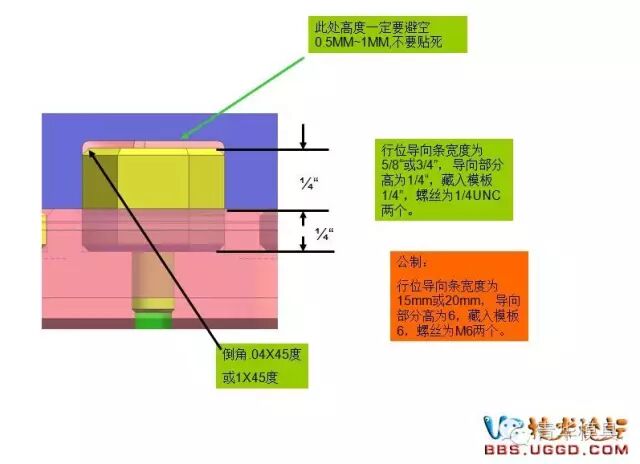

2.当行位的宽度接近或超过100mm, 考虑加导向条，导向条设计注意事项

3.压条、耐磨板、限位机构等设计注意事项

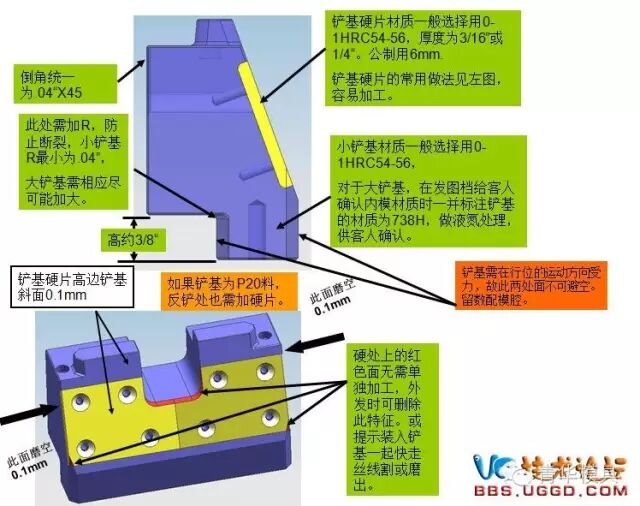

4.铲机用料、加工方式、设计方法注意事项

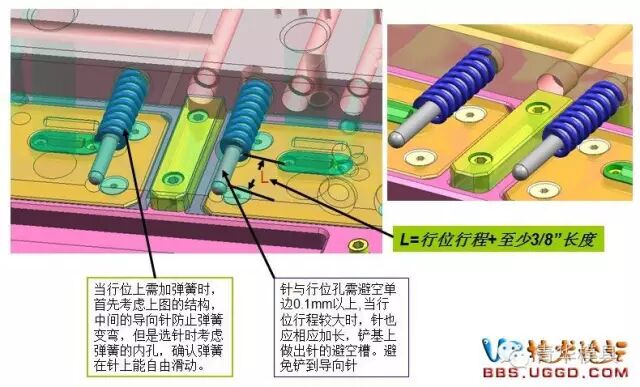

5.滑块弹簧的设计方法及注意事项

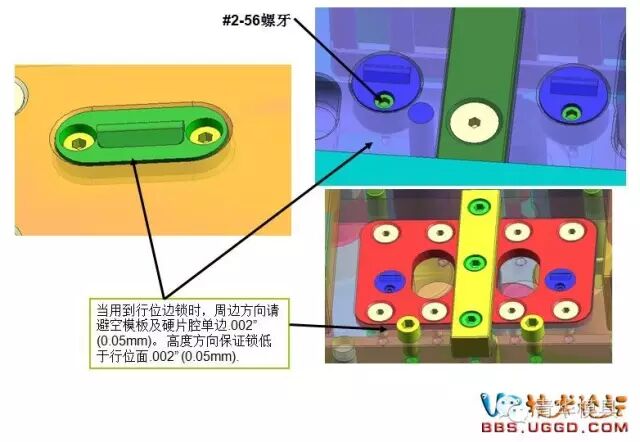

6.当用到行位边锁时，周边方向请避空模板及硬片腔单边.002” (0.05mm)。 高度方向增加锁低于行位面.002” (0.05mm).
