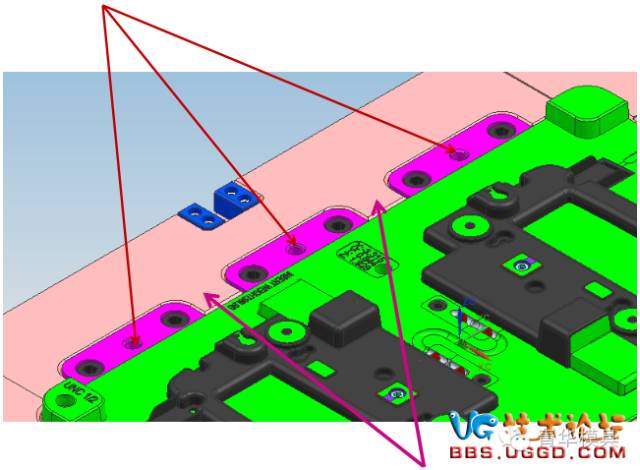

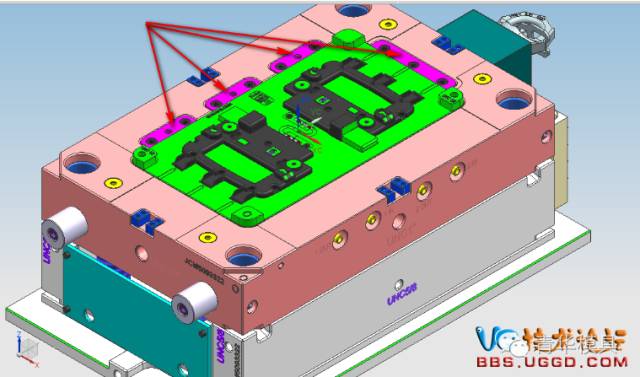

模具设计中，当模仁一边超过300mm以上的需考虑使用模仁挤紧块，如下图所示

模胚开框尺寸越大，精度越难保准， 钳工配框也变得非常困难，利用挤紧块就可以解决解决这个问题

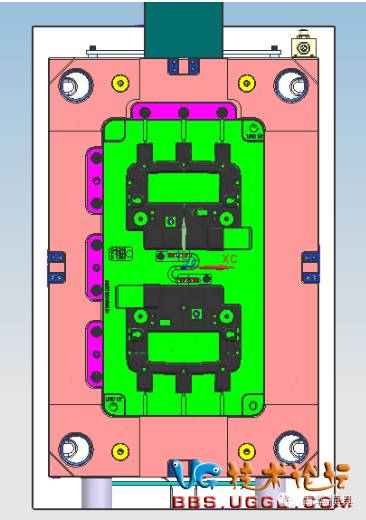

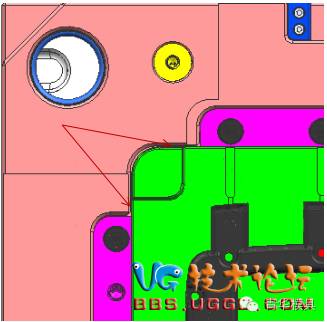

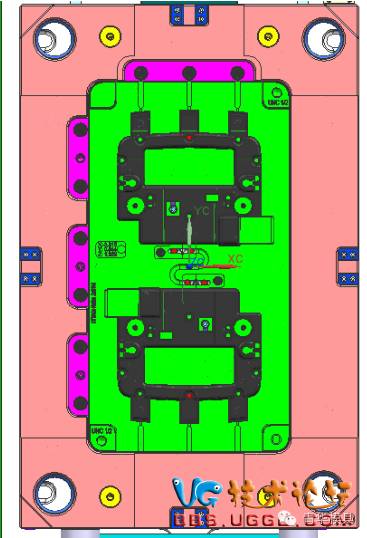

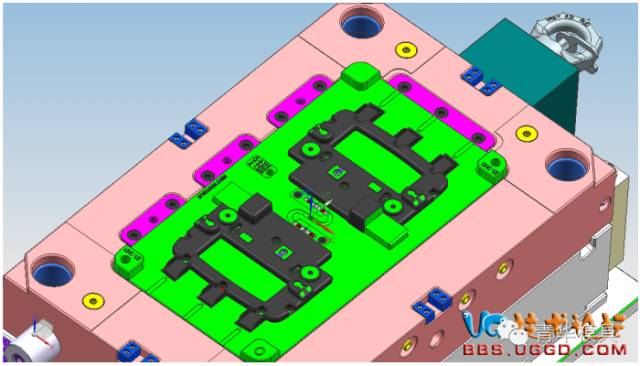

挤紧块设计在非基准角边，开框时非基准角边加大1.0mm。模仁装配后中心与模胚中心是重合的





如果开框深度小于50mm，挤紧块可以直接做到框底，如果开框深度大于50mm，挤紧块高度为开框深度的2/3左右

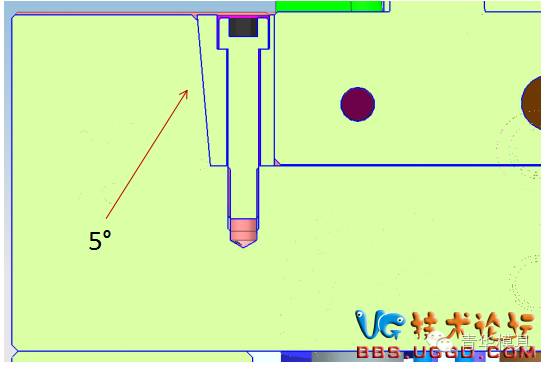

设计拉拔螺丝孔，方便挤紧块的取出


挤紧块与挤紧块之间的距离一般为20-30mm，当一套模里面有几块模仁时，一个挤紧块不可以同时压住两块模仁。当模具设计了挤紧块结构时，注意挤紧块侧模胚强度
