在行位抽芯方式中,前面已经讲了斜导柱抽芯,接下来讲讲T型块抽芯方式的要点.

一）"T"形块的规格和选用：

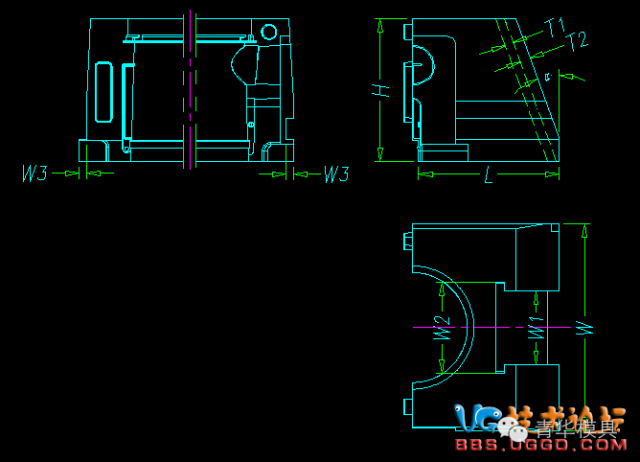

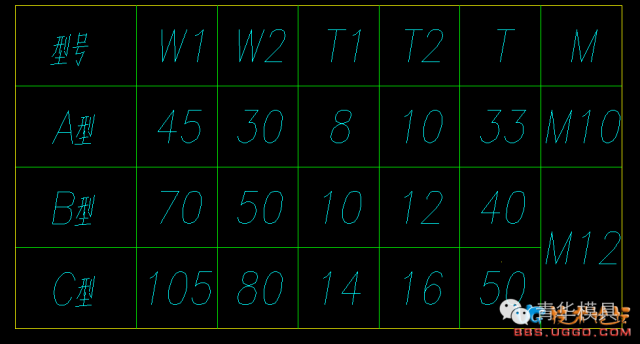

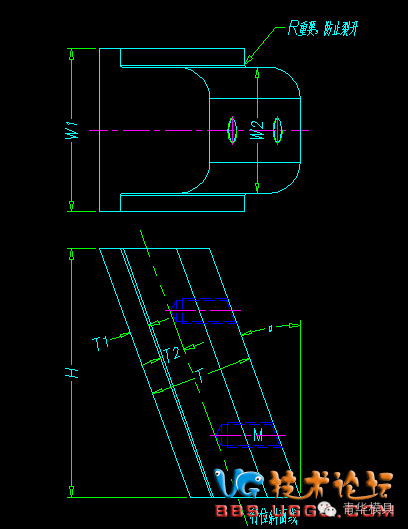

1） "T"形块的规格

α的取值范围：

H值依行位高度来定：

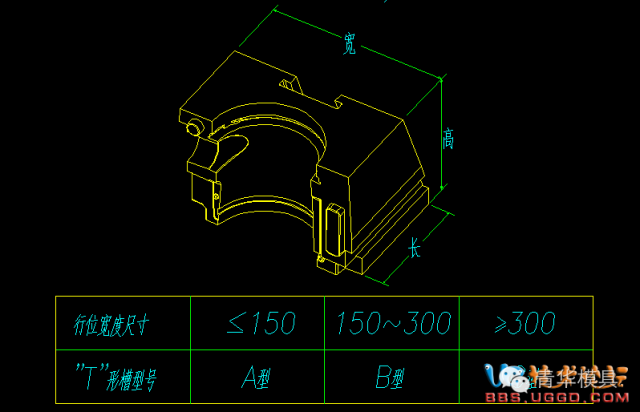

2）. "T"形块的选用

当后模行位长、宽、高尺寸小于150x150x150时,尽量不采用"T"形槽抽芯.

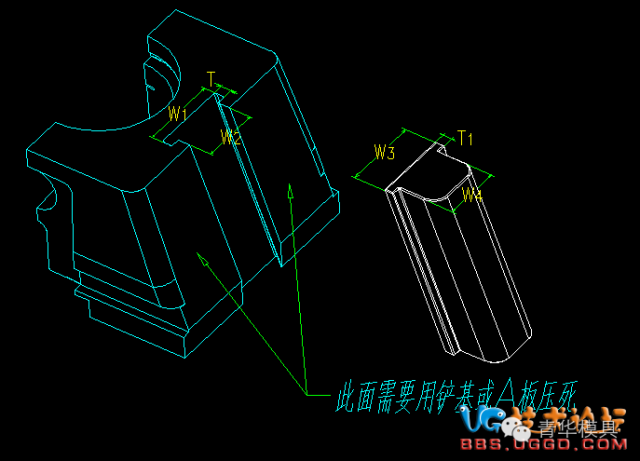

3）."T"形块的安装

W1=W3+1

T=T1+0.5

前模行位：W2=W4(滑配)

后模行位：W2=W4+1

4）."T"形块行位的形式

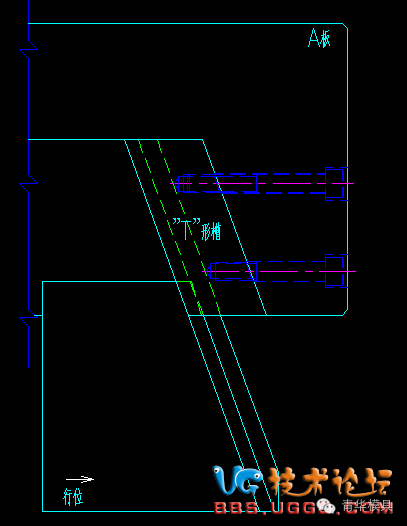

①.后模"T"形块行位

5）."T"形块抽芯注意事项

① 模具完全打开后,行位*有超过1/3的高度留在前模内(L1≥1/2L).

② "T"形块安装好后的高度至少是行位高度的1/2(L1=1/2L).
