从摩托车外形来观察车身和头盔以及汽车的外观面有很多部分位置都会有渐变消失面的效果，渐变可以说是由比较明显的边境特征慢慢的变得光顺，包含边境与边境之间从小到大的规律变化来构建以及注意边境线的流畅性，如图下说明。

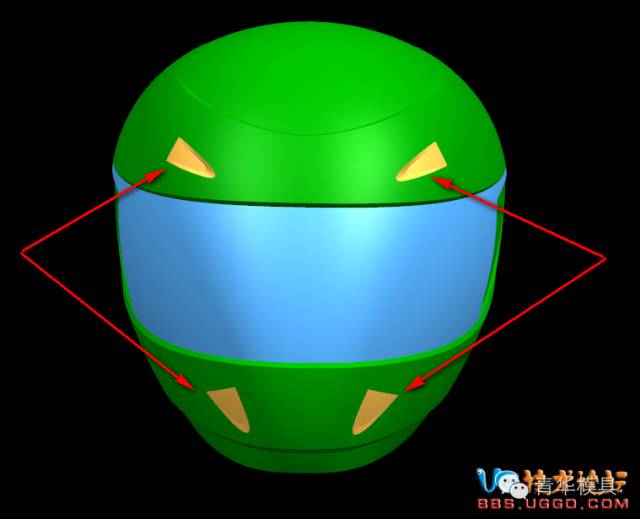

步骤1；通过UG软件逆向造型构建摩托车头盔的渐变效果图。

步骤2；渐变消失面的规律变化，由小到大或者说边境线从不明示慢慢到明示效果。

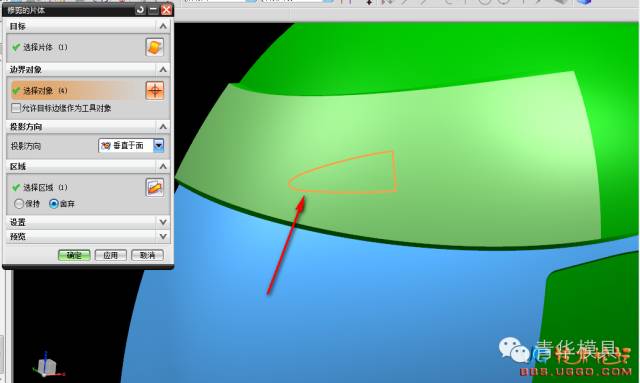

步骤3；首先将曲线构建完成然后投影到曲面上，然后通过修剪片体在原本的曲面上修剪掉。


步骤4；原本要求是从光顺慢慢变化会更深度，曲线有一横一竖方法一般是用扫掠，但是扫掠功能是无法约束相切，通过艺术曲面的功能就可以达到相切。

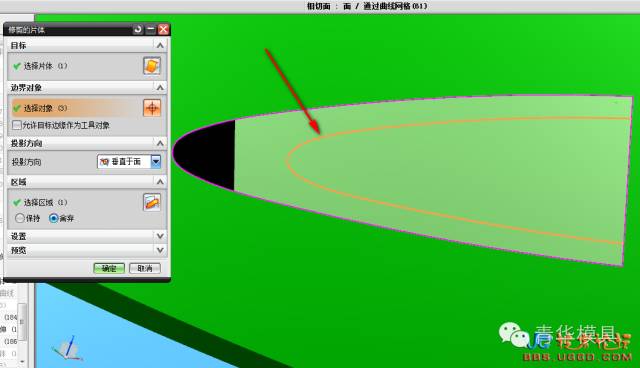

步骤5；内部另一条曲线就要控制规律曲线的变化由小到大的方法，然后通过修剪片体把艺术曲面外边修剪掉。

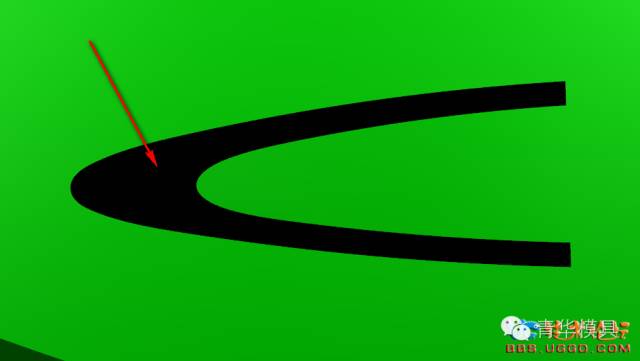

步骤6，剩下边境线刚好变得简单的四边面，然后通过曲线网格。

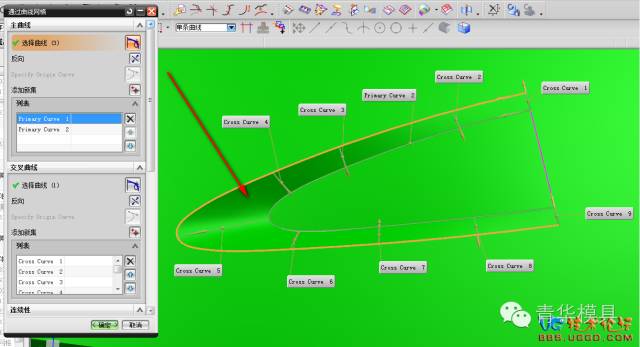

步骤7；通过曲线网格来构面主线串两条要求相切，交叉曲线方向比较长很容易导致变形，所以添加几条载面曲线来控制。

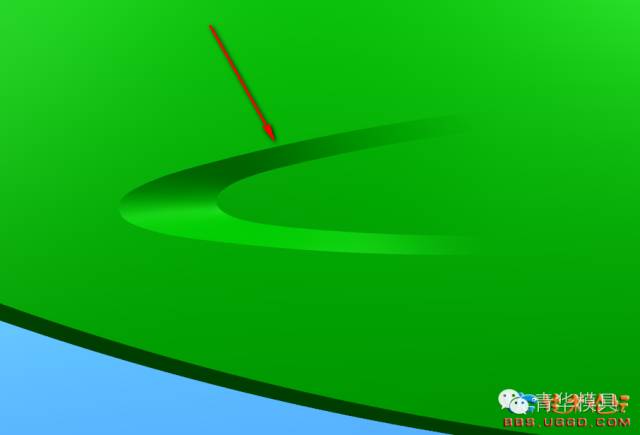

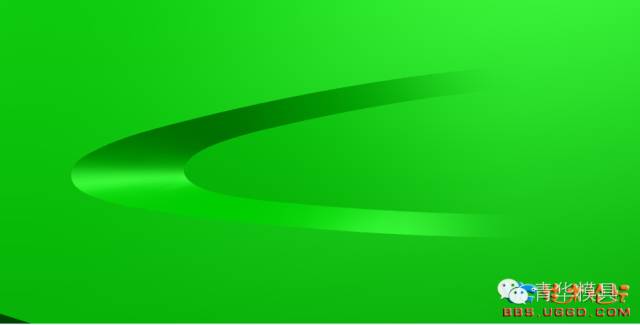

步骤8；通过调整两条线串的方法以及利用网格面构建出渐变的消失面的效果。
