solidworks有限元分析减速机样板

Retarder减速机

1 设计要求：
该装置为一减速机，该机构主要用于需要变速的场合，设计工作载荷为2000N。
2 分析零件
件1本体零件是主要的承载零件，因此，这里对本体零件进行静强度校核。
3 分析目的
验证件1本体零件在给定的载荷下静强度是否满足要求；
4 分析结果
零件的材料选用灰铸铁，极限应力151.6MPa。按照书中尺寸进行建模，件1本体零件的体积为198.6cm3。

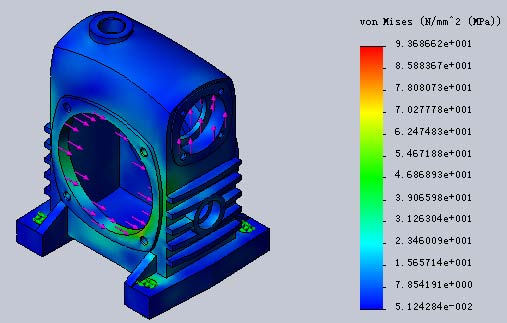

根据零件的工作情况，对该零件进行静力分析，结果如图1-28所示。模型的较大von Mises为93.7MPa,零件的安全系数约为1.6。零件安全。

图1-28 静力分析应力云图
5 零件改进
由图1-28零件的应力云图可以看出，零件上的较大应力为93.7MPa，零件上应力小的部分比较多，同时考虑零件的结构，如钻螺纹孔等，可以对一些应力较小的部位减小厚度，从而减轻零件的质量。改进后两个零件的体积为171.6cm3。

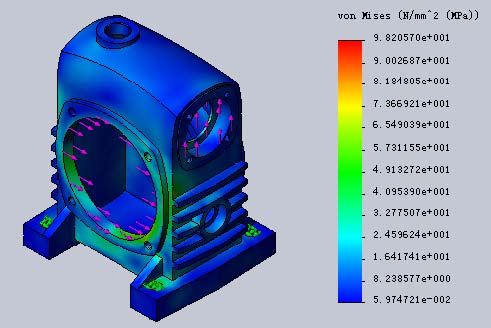

对改进后的模型运行静力分析，结果如图1-29所示：较大von Mises为98.2MPa，安全系数约1.5，零件是安全的。
