【青华原创】怎样修改装配图档中的组件名称
在模具设计行业中,有很多公司都要求3D图档做装配,那对于一些模具设计新手在图档装配过程中都会遇到一个问题,装配组件的名称写错了如何修改?我们都知道,做装配*把图档放在同一个文件夹中,组件才不会丢失,图档的父件是可以直接修改名称的,其余的组件是不能直接修改。下面我将介绍一种修改组件名称的方法:

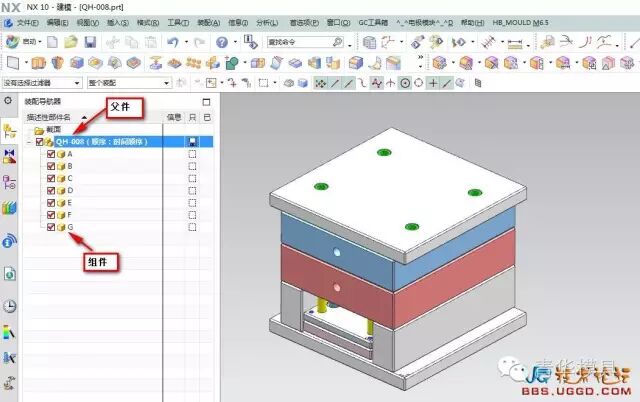

1.如图,将下图的组件A B C D E F G 名称改为001 002 003 004 005 006 007
2.修改步骤:

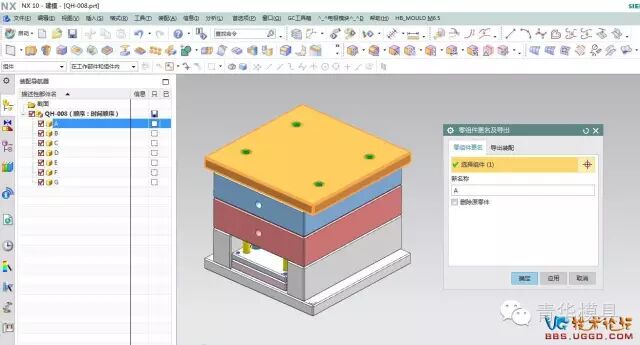

(1)GC工具箱——GC数据规范——其它工具——零组件更名及导出——弹出一个对话框
(2)在对话框中选择

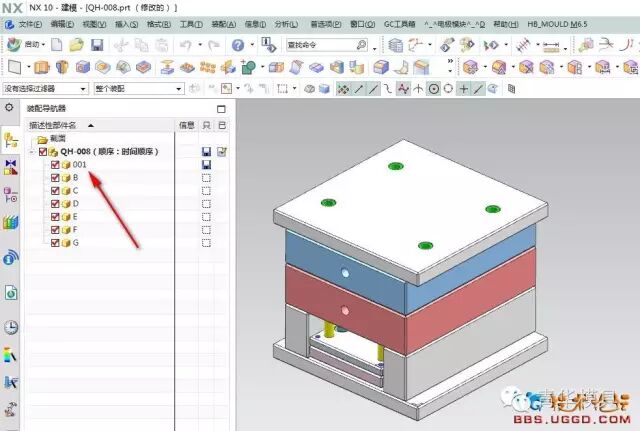

零组件更名——选择组件A——在新名称处输入001——勾选删除原零件——确认——完成组件名称修改

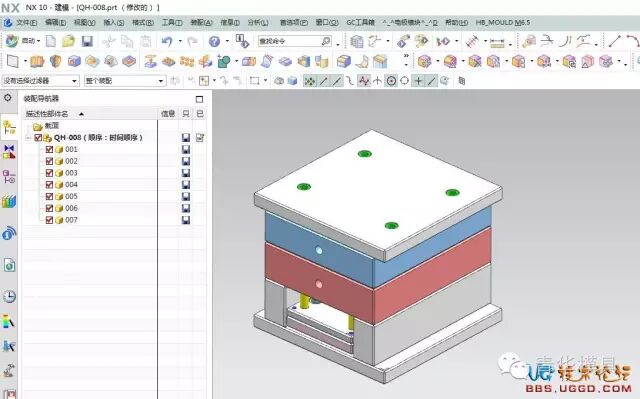

(3)按照同样的方法将其余组件名称更改,结果如下图所示:
