三板模运动原理及设计注意事项

很多模具设计初学者对于三板模的运动原理都不了解，不知道打开模板的顺序和控制打开模板的行程，更不要说去设计三板模模具了。为了让更多的初学者了解三板模，下面我将详细的讲解三板模的运动原理及设计三板模的注意事项。

青华模具学院提供专业：UG模具设计，产品设计，CNC编程，五金模具设计，PM编程，PROE产品设计等课程培训
欢迎来电咨询15814113842 刘老师 QQ：852319644
长安校区地址：东莞长安镇358省道厦岗路段1570号
学院官方网址：www.qhmjxy.com
UG技术论坛：http://bbs.uggd.com
免费模具视频学习网：http://v.uggd.com
东莞长安UG模具设计班 UG模具设计培训
东莞长安UG数控编程培训 UG数控编程培训

1. 三板模运动原理

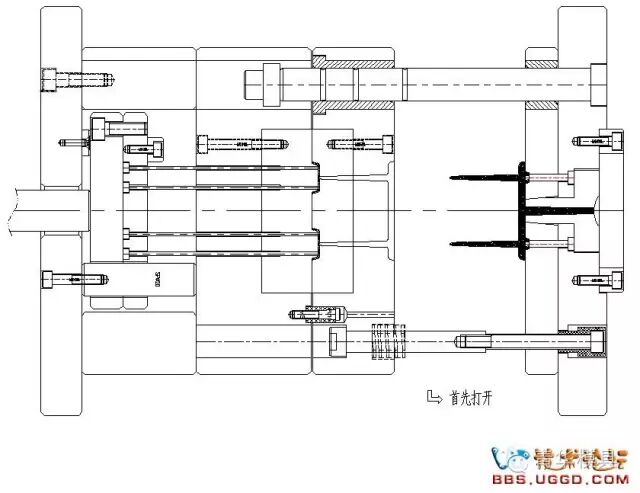

（1）模具注满胶后，保温保压冷却，由于拉杆弹簧和开闭器的作用，使得水口板和A板之间先打开，拉断水口，打开到小拉杆限位的距离后停住打开，如下图所示：

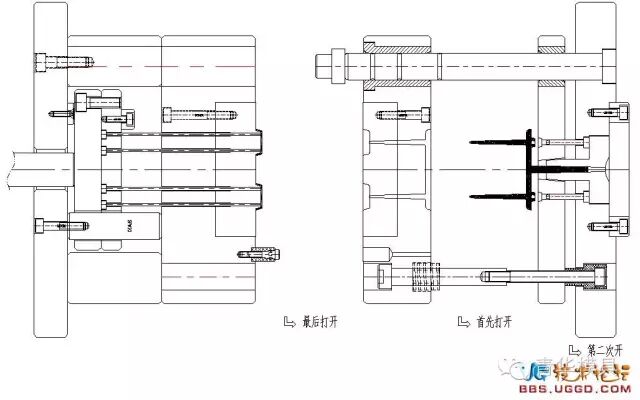

（2）由于开闭器的作用，使得面板和水口板之间打开，打开到一定距离后，拉杆介子限位限死后停止打开，使得流道脱离咀嘴和水口钩针，如下图所示：

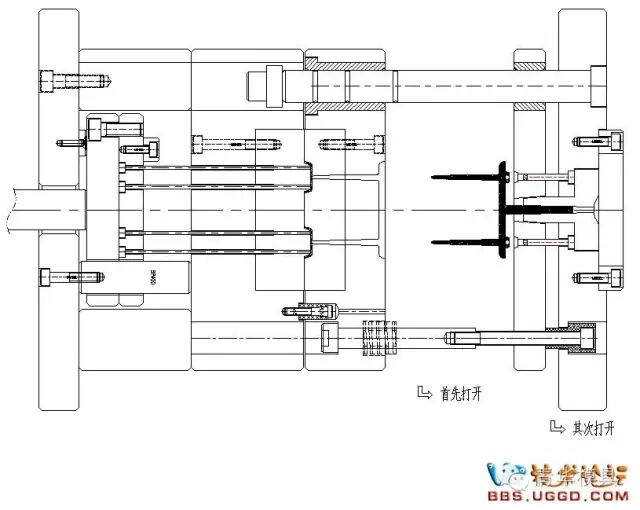

（3）由于小拉杆的作用，面板、水口板和A板之间都无法继续打开，使得A板和B板之间较后打开，打开到一定距离后停止打开，如下图所示：

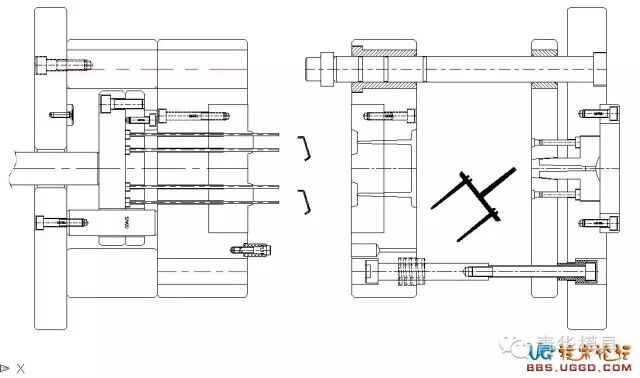

（4）顶棍顶出，使顶针顶出制品，制品脱离型芯，自由掉落，若无法自由掉落，则需要人工或者机械手去取出，流道凝料需人工或者机械手去取出，如下图所示：

（5）合模，A板驱动复位杆，使顶针板回复位，合模成功，再进行下个周期生产。

2.三板模设计注意事项

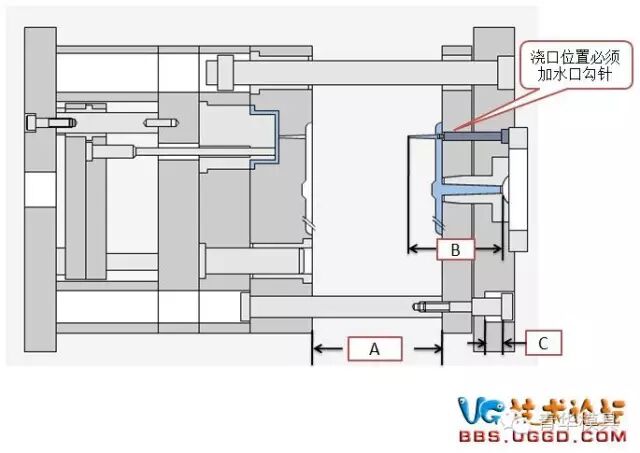

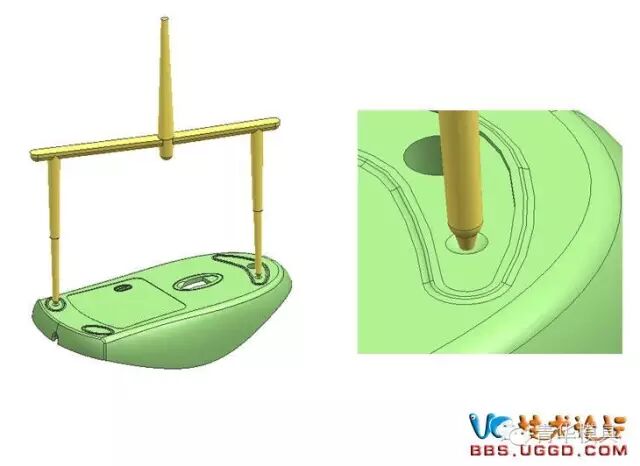

（1）水口板与A板打开的距离A=B+（10-20）mm,B值为流道的长度，且A值*大于等于120mm,便于人工取浇口凝料。C值一般取8mm或者10mm,浇口位置*设计水口钩针，拉断浇口。

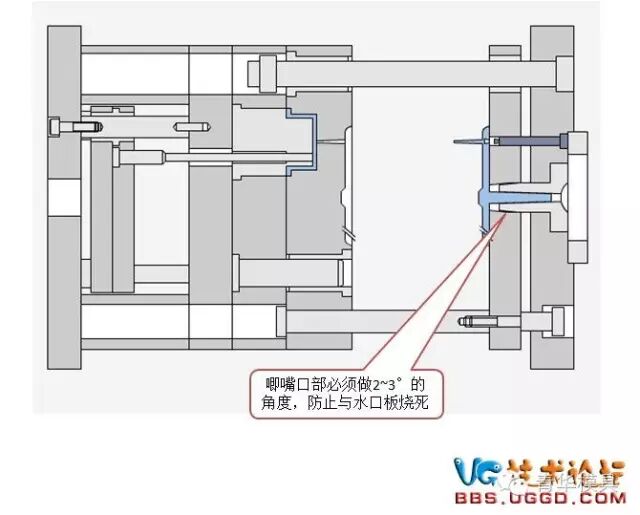

（2）唧嘴口部*做2-3°的角度，防止唧嘴与水口板烧死。

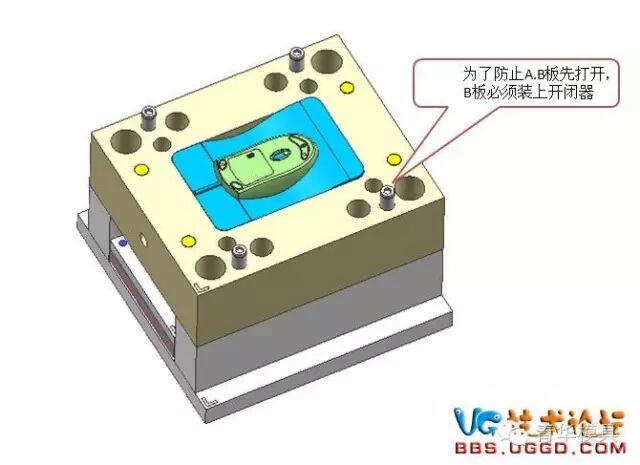

（3）为了防止A板和B板先打开，B板上*安装开闭器。
